СКЛАД СЫРЬЯ (ПОДВИЖНЫЙ СКЛАД ШТАБЕЛЕЙ)
|
|
| |
Система хранения и подачи штабелей (пакетов) древесины в начале линии: |
|
| |
Объем хранения (емкость), прим. |
: |
2 штабеля |
|
| |
Параметры приводных цепей |
|
|
|
| |
- мощность мотор-редукторов цепей |
: |
4 л.с. |
|
| |
- тип редукторов |
: |
шестеренчатый |
|
| |
- тип цепей |
: |
100 мм шаг |
|
| |
|
|
|
|
| |
АВТОМАТИЧЕСКИЙ РАЗБОРЩИК (РАЗОБЩИТЕЛЬ)
|
|
| |
Механическое подъемное устройтсво для подъема и наклона штабеля |
|
| |
Мотор-редуктор с тормозами, мощность |
: |
7,5 л.с. |
|
| |
Мотор-редуктор с 2-мя запрограммированными скоростями подъема |
|
| |
Тип мотор-редуктора |
: |
зубчатый |
|
| |
Медленная скорость для подъема тяжелого груза и высокая скорость опускания |
|
| |
Тип цепи |
: |
элеваторная цепь |
|
| |
|
|
|
|
| |
 |
|
| |
|
|
|
|
| |
ЛЕНТОЧНЫЙ СБОРЩИК СТИКЕРОВ И КАНАЛЬНЫЙ ТРАНСПОРТЕР
|
|
| |
1 приводной ленточный конвейер для сбора стикеров под канальным транспортером |
|
| |
Мощность мотор-редуктора ленточного транспортера |
: |
0,5 л.с. |
|
| |
Тип редуктора |
: |
- |
|
| |
Ширина ленты |
: |
250 мм |
|
| |
Приводной транспортер для падающих слоев досок |
|
| |
Параметры приводных цепей: |
|
|
|
| |
- мощность мотор-редуктора |
: |
1 л.с. |
|
| |
- тип редуктора |
: |
- |
|
| |
- тип цепей |
: |
1" с роликами |
|
| |
Опции (не включены): наклонный ленточный транспортер для подъема стикеров и подача их в ящик или контейнер. |
|
| |
|
|
|
|
| |
 |
|
| |
|
|
|
|
| |

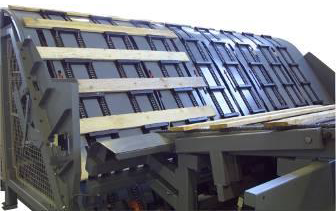

РАЗОБЩИТЕЛЬ ДОСОК
|
|
|
|
| |
CAPE type DS1. Разобщитель с независимыми цепями с захватами. |
|
| |
Разобщитель с цепями (с 6-ю захватами на каждой). |
|
|
|
| |
Тип цепи: |
: |
100 мм шаг роликов |
|
| |
Мощность мотор-редуктора |
: |
4 л.с. |
|
| |
Тип редуктора: |
: |
шестеренчатый |
|
| |
Электронный инвертер для регулирования скорости подъема. |
|
|
|
| |
Мощность электронного инвертера |
: |
4 л.с. |
|
| |
Система регулировки толщины доски. |
|
|
|
| |
Система регулировки ширины доски для разобщения. |
|
|
|
| |
|
|
|
|
| |
 |
|
| |
|
|
|
|
| |
ПРИВОДНЫЕ РОЛИКИ
|
|
|
|
| |
CAPE type CR. Механический синхронизатор с разобщителем. |
|
| |
1 приводной и регулируемый стопор для выравнования древесины. |
|
| |
Приводной стопор с тройной цепью |
: |
3/4" шаг цепи |
|
| |
Мощность мотор-редуктора системы остановки |
: |
0,33 л.с. |
|
| |
Тип редуктора |
: |
- |
|
| |
Приводные ролики для выравнивания древесины через приводной стопор. |
|
| |
Приводные ролики с геликоидальной системой: |
|
|
|
| |
- длина роликов |
: |
960 мм |
|
| |
- диаметр роликов |
: |
165 мм |
|
| |
- мощность мотор-редуктора роликов |
: |
2 л.с. |
|
| |
- тип редуктора |
: |
- |
|
| |
|
|
|
|
| |
 |
|
| |
|
|
|
|
| |

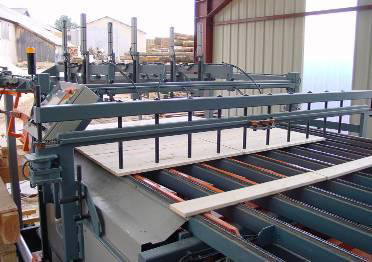

АВТОМАТИЧЕСКИЙ УКЛАДЧИК tupe AP1-3SC
|
|
| |
CAPE type AP1-3SC для автоматического складывания деревянных досок в штабель на выходе из торцовочной машины. |
|
| |
Параметры приводных цепей: |
|
|
|
| |
- тип цепей |
: |
3,4" с плоскими роликами |
|
| |
- мощность мотор-редуктора (привода цепей) |
: |
2 л.с. |
|
| |
- тип редуктора |
: |
- |
|
| |
Металлические движущиеся вилы для укладки слоев досок. |
|
| |
Подключаемый привод тяги для движения вил: |
|
| |
- мощность мотор-редуктора (привод тяги) |
: |
5,5 л.с. |
|
| |
- тип редуктора |
: |
шестиренчатый |
|
| |
Электрическая система для подъема и опускания элеваторного стола: |
|
| |
- мощность привода стола |
: |
10 л.с. |
|
| |
- возможный 1 тип укладки |
: |
плотный |
|
| |
|
|
|
|
| |
 |
|
| |
|
|
|
|
| |
ТРАНСПОРТЕР ГОТОВЫХ ШТАБЕЛЕЙ (СФОРМИРОВАННЫХ ПАКЕТОВ)
|
|
| |
CAPE type CAD. |
|
|
|
| |
- мощность мотор-редуктора |
: |
3 л.с. |
|
| |
- тип редуктора |
: |
шестеренчатый |
|
| |
- максимальный вес для перемещения |
: |
10.000 кг |
|
| |
- пульт дистанционного управления для перемещения штабеля. |
|
|
|
| |
|
|
|
|
| |
ОПЦИИ (включенные в предложение): |
|
|
|
| |
- сенсорный экран управления |
|
|
|
| |
- подпрессовка готового штабеля (пакета) для уменьшения размера |
|
|
|
| |
- перемещение системы укладки |
|
|
|
| |
- модем для удаленного доступа. |
|
|
|
| |
|
|
|
|
| |

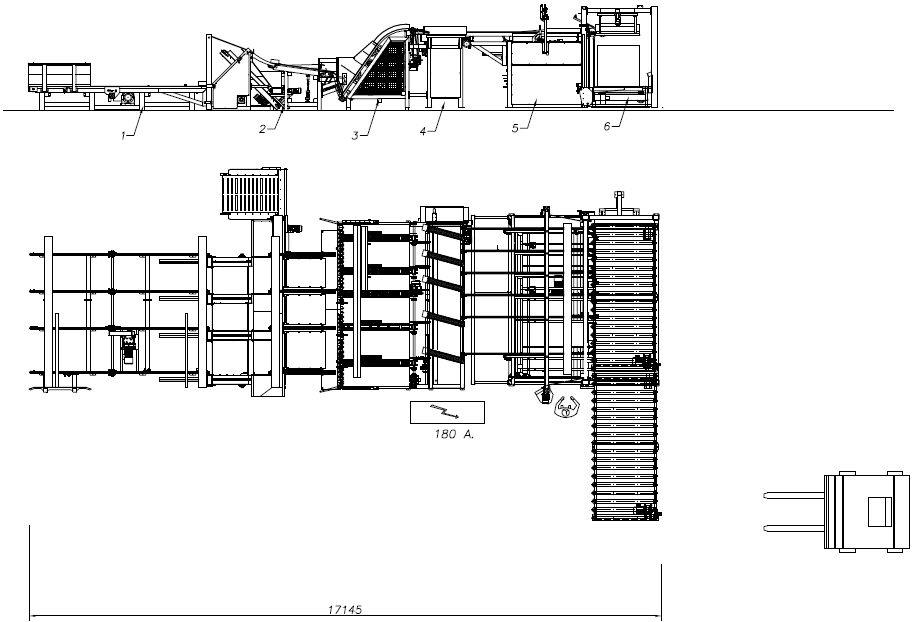

СХЕМА РАССТАНОВКИ ОБОРУДОВАНИЯ
|
|
|
|
| |
Схема компоновки линии L-2 для формирования сушильных пакетов |
|
| |
|
|
|
|
| |
 |
|
| |
|
|
|
|
